Kabeldoorvoer

Met de RoofDuct dakdoorvoer realiseert u een volledig luchtdichte doorvoer waarmee tevens de richtlijnen vanuit de NEN1010:2015 gerespecteerd worden.

Luchtdichte kabeldoorvoer

Als PV-installateur bent u waarschijnlijk ook weleens op zoek geweest naar een luchtdichte manier van bekabeling doorvoeren bij hellende daken? Dan bent u wellicht op zoek geweest naar dé oplossing voor luchtdicht doorvoeren van bekabeling: RoofDuct

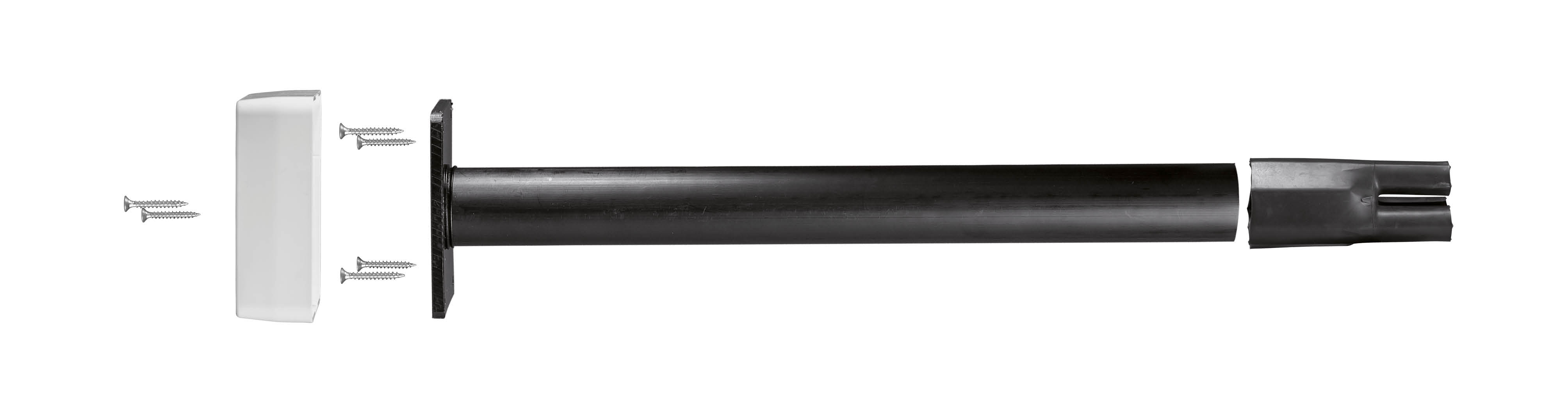

Met de RoofDuct dakdoorvoer realiseert u een volledig luchtdichte doorvoer waarmee tevens de richtlijnen vanuit de NEN1010:2015 gerespecteerd worden. De RoofDuct dakdoorvoer bestaat uit de PE-doorvoer, afdichtingsmanchet, kabel krimpstuk en beschermkap. Door middel van de manchet en krimpstuk is de luchtdichtheid door- en langs de buis gegarandeerd. De bekabeling wordt ín de woning afgewerkt via de RoofDuct beschermkap en doorgevoerd via 25mm kabelgoot.


1 string DC
Artikelnummer RoofDuct: RD.DD.32032.1S
Dakdoorvoer ten behoeve van het binnenvoeren van 1 string 3 x 6mm2 PV bekabeling bestaande uit:
320 mm doorvoerbuis voorzien van voetplaat ter bevestiging tegen binnenwand. 3 polig krimpstuk ter afdichting van bovendoorgang buis en PLUS/MIN + PE Maximale kabeldoorvoer 3 x 8mm. Manchet voorzien van lijmlaag voor het luchtdicht afdichten van de buitenzijde buis. Deksel ten behoeve van afdichting voetplaat voorzien van 5 uitbreekpoorten t.b.v K25/P25/Z25-koker Installatie instructie.


1 Fase YMVK/ XMVK
Artikelnummer RoofDuct: RD.DD.32032.AC1F
Dakdoorvoer ten behoeve van het binnenvoeren van 1 fase YMVK/ XMVK kabel bestaande uit:
320 mm doorvoerbuis voorzien van voetplaat ter bevestiging tegen binnenwand. 1 polig krimpstuk ter afdichting van bovendoorgang buis en YMVK/ XMVK. Maximale kabeldoorvoer 22mm.
Manchet voorzien van lijmlaag voor het luchtdicht afdichten van de buitenzijde buis. Deksel ten behoeve afdichting voetplaat voorzien van 5 uitbreekpoorten. Doorvoer YMVK/ XMVK intern d.m.v. buis i.c.m. klembeugels of zadels.


Voor het netjes intern doorvoeren van de YMVK/ XMVK kan gekozen worden voor kabelkoker.


Met de RoofDuct Dakdoorvoer worden verschillende uitdagingen in één keer opgelost!
*Draagt bij aan het behalen van de vereiste EPC-norm
*Voorkomt kortsluiting onder de dakpan door toepassing van RoofSupport draadgoot.
*Voorkomt kortsluiting als gevolg van verkeerd door de constructie doorvoeren van de bekabeling
*Geen gevaarlijke aanraakspanning meer op zolder doordat de DC-bekabeling in een afgesloten kabelgoot naar de omvormer wordt gebracht.

Er geldt bij luchtdicht bouwen een minimale warmteweerstand eis. Ook is de norm voor elektrotechnische laagspanningsinstallaties in woningen, gebouwen en infrastructuur NEN1010:2015 sinds 1 januari 2017 opgenomen in het bouwbesluit.
